[產品型號]： SBJD-861 [產品名稱]：循環式空氣參數調節過程實驗裝置,循環式空氣實驗裝置 [價格]：元 [在線客服]：

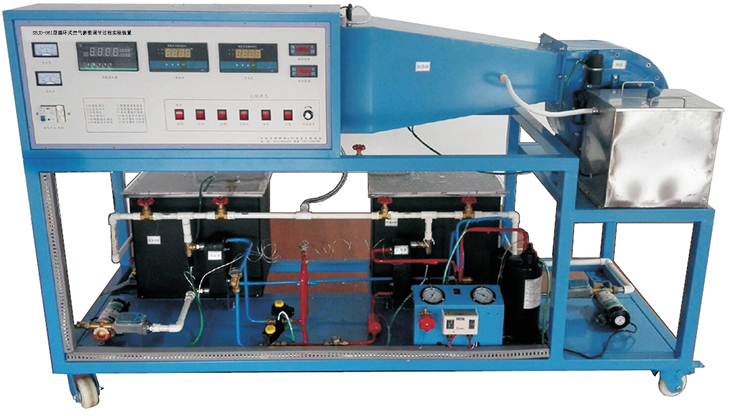

SBJD-861型循環式空氣參數調節過程實驗裝置

一、產品概述：

循環式空氣參數調節過程實驗裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

二、裝置特點

1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件

三、技術性能

1.輸入電源：單相三線 AC220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.制冷劑：R22

4.裝置容量：＜2.5kVA

5.重量：100kg

6.外形尺寸：1800×700×1500mm

四、基本配置及功能

1.控制臺

采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。

2.交流電源

單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源

3.測量儀表

(1)溫度傳感器4只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示

溫度測量范圍為：-40℃～+120℃

濕度測量范圍為：0%～100%

(2)真空壓力表2只（精度2.5級）

量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力

4.控制儀表

(1)壓力控制器1只

實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源

(2)風力調速器1只

用于控制軸流風機風速及運行狀態

5.空氣處理機組

空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）

序號	名稱	數量
1	PT100	8個
2	管道式PT100 M12 長150MM	4
3	壓差傳感器300P 4-20MA	1個
4	壓差傳感器100P 4-20MA	1個
5	4-20MA輸入儀表	2
6	流量計（渦輪式）	2個
7	制冷/制熱控制器010	2
8	16路溫度檢測表	1
9	蒸汽加濕器	個
10	大功率調壓器220V	1個
11	制冷壓縮機1P	1套
	壓力控制器	1套
12	膨脹閥2MM	2個
13	板式換熱器，制冷劑10進12出，水路，DN20螺絲接口	2套
14	儲液罐1P	1套
15	不銹銅水箱450300400	2個
16	過濾網 365*335MM	1套
17	電磁閥組220V	2套
18	風機
19	水泵	2個
20	25UF電容	1
