可編程控制器綜合實訓裝置（PLC歐姆龍） > 行業新聞 >維修電工實訓考核設備

2022年10月25日

可編程控制器綜合實訓裝置（PLC歐姆龍）PLC可編程控制器綜合實訓裝置

SBPLX-01A PLC可編程控制器實訓裝置（歐姆龍系統）

一、概述

PLC可編程控制器實訓裝置集可編程邏輯控制器、歐姆龍編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的歐姆龍CP1H系列（CP1H-XA40DR 內置24DI/16DO）昆侖通態觸摸屏，三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。

本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

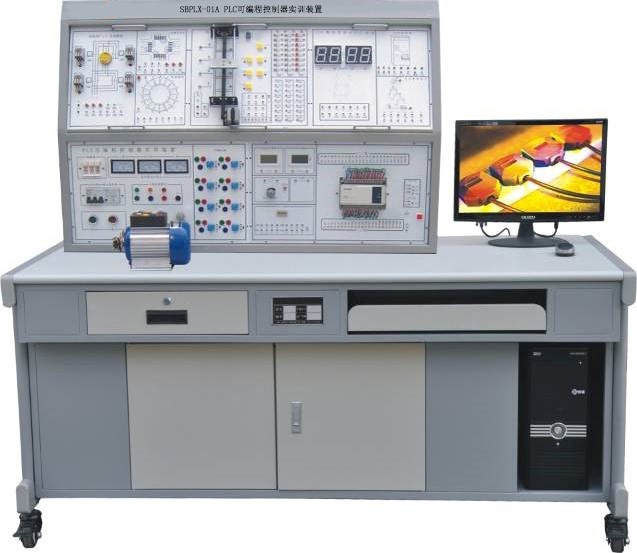

參考圖

二、技術性能

1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)

3、裝置容量：＜500VA

4、重量：＜110Kg

5、外形尺寸：1600mm×750mm×1600mm

6、安全保護：具有漏電壓、漏電流、過載保護裝置

三、實訓裝置的基本配置及功能

1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。

2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。

3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。

4、控制柜：

（1）交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

（2）定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

（3）直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

（4）主機實訓組件

配置歐姆龍CP1H系列主機(CP1H-XA40DR )，集成數字量I/O（24DI/16DO）、通信編程電纜、昆侖通態觸摸屏、觸摸屏通訊線（也可選用其他品牌主機，價格另儀）。

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX1	基礎實驗	PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。
2	SX2	天塔之光	通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
3	SX3	LED數碼管顯示PLC控制	通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。
4	SX4	郵件分揀機	通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。
5	SX5	自控軋鋼機	通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
6	SX6	水塔水位	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。
7	SX7	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
8	SX8	自控成型機	通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	SX9	十字路口交通燈	通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
10	SX10	機械手控制	通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
11	SX11	裝配流水線	通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。
12	SX12	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
13	SX13	自動送料裝車	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
14	SX15	洗衣機	通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。
15	SX16	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
16	SX17	自動沖壓系統	通過對自動沖壓系統的控制，掌握較復雜邏輯指令和定時器指令的編寫方法。
17	SX18	電鍍系統	通過對電鍍生產線的控制，掌握步進指令的編寫方法。
18	SX19	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
19	WK1	典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，熱繼電器2只，元器件安裝與網孔板配套的底座。	掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。
20	WK2	網孔板	學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

名稱	型號	數量	單位	備注
PLC主機	CP1H—XA40DR	1	臺
觸摸屏掛箱	TPC7062TI	1	臺
變頻器	FR-D72S	1	臺
通訊電纜	PLC編程電纜	1	條
	觸摸屏下載線	1	條
	觸摸屏通訊線	1	條
實訓模塊	基礎實驗	1	塊
	天塔之光	1	塊
	LED數碼管顯示PLC控制	1	塊
	郵件分揀機	1	塊
	自控軋鋼機	1	塊
	水塔水位	1	塊
	多種液體混合裝置	1	塊
	自控成型機	1	塊
	十字路口交通燈	1	塊
	機械手控制	1	塊
	裝配流水線	1	塊
	加工中心	1	塊
	自動送料裝車	1	塊
	運料小車控制模型	1	塊
	洗衣機	1	塊
	自動售貨機	1	塊
	自動沖壓系統	1	塊
	電鍍系統	1	塊
	四層電梯	1	塊
	網孔板及實訓配件	1	套
電機	交流380V三相鼠籠式異步電動機	1	臺
軟件	演示板原程序及編程軟件	1	套
	觸摸屏編程軟件	1	套
	西門子仿真軟件	1	套
實驗臺	學生桌及控制屏	1	套
說明書	實驗指導	1	冊
連接線	實驗連接線50CM自鎖線	50	條
連接線	15CM自鎖線	10	條
	Ф4電機安全疊加連線	30	條
