SBC-AJR整車電控綜合實訓臺

一、產品簡介

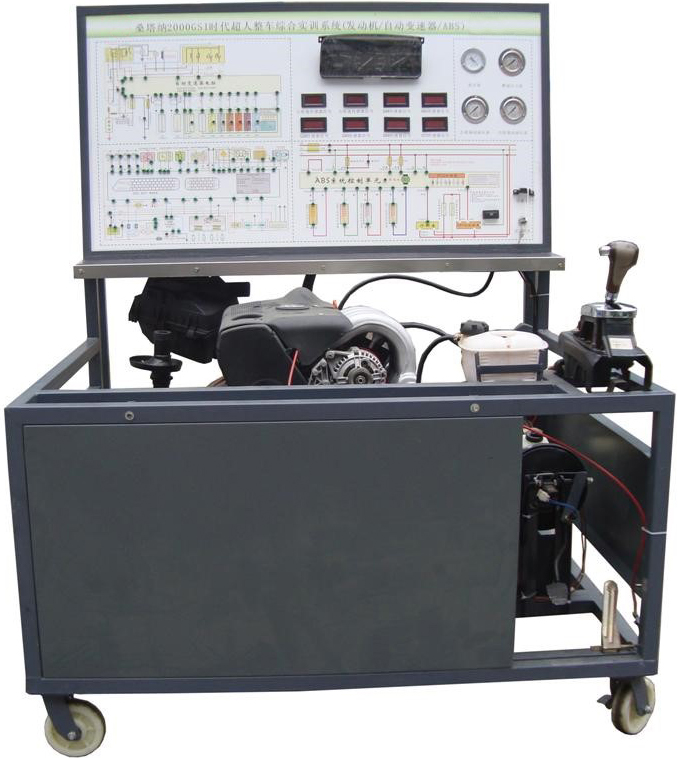

整車電控綜合實訓臺、本實訓系統以 翻新大眾AJR電控發動機、自動變速器、ABS、前懸架四大系統材料為基礎，四大系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車各系統結構與原理及工作過程。適用于各類型院校及培訓機構對汽車整車理論和維修實訓的實訓教學需要。電控實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二、結構組成

電控發動機、01N自動變速器、Mark-2 ABS、前懸架四大系統總成、系統起動運行所有相關的原車附件、故障設置和排除系統、原車（包含發動機/變速器/ABS系統）電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、自動變速器掛檔機構、ABS制動系統踏板等。各系統控制面板柜、可移動臺架、臺架電源總開關、OBD診斷座、散熱系統、實訓指導書及臺架操作說明書。

各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置。

三、功能特點

1.汽車四大系統正常運行。

2.故障模擬系統可模擬實際運行工況，設置多種實車各系統常見故障。

3.指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。

4.檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有永不褪色的彩色電路圖；控制面板上繪有各系統UV平板彩色噴繪電路圖，學員可直觀對照電路圖和各系統實物，認識和分析各控制系統的工作原理與工作過程。

5.控制面板前方設置300mm檢測平臺，控制面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。

6.實訓系統可完成電控發動機、自動變速器、ABS制動系統、前懸架四大系統實訓操作。

7.實訓系統加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。

8.實訓系統底座部分采用鋼結構焊接，面板柜沖壓成形，表面采用烤漆工藝，控制面板柜底座帶萬向自鎖腳輪裝置。

四、技術參數

1.外形尺寸：1600mm X 1400mm X 1750mm（長X寬X高）

2.工作電源：12V/60AH蓄電池

3.油箱容積：40L

4.工作溫度：-50℃～50℃。
