比亞迪秦混合動力解剖車
一、產品簡介

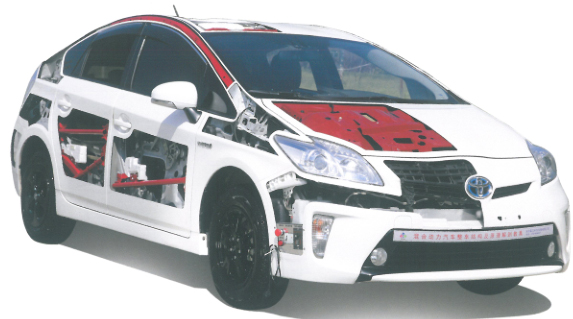

通過對新能源整車(二手2016款比亞迪秦混動 )解剖能清晰地看見新能源汽車車艙、車身側圍的構造結構、獨立懸掛系統，車輪的輪轂等，能夠展示汽車各主部件以及各附件位置。新能源汽車主要部件經過特殊的加工工藝一剖為二，使得部件內部工藝造型、構造清晰呈現。通過新能源汽車系統的解剖展示示臺，學生能清楚了解新能源汽車內部的結構與功能，并且較快地掌握新能源汽車的構造和原理，提高對新能源汽車內部結構的初步認識。學生能夠更直觀的了解動力電機、電控系統并且能夠更深入的進行學習。設備的布局采用完全按照汽車原始結構來布局，在透明裝飾面的一側為拆解前的完整造型，在另一邊為汽車拆解后的內部造型，通過拆解前和拆解后的對比，從而使得學生加深對新能源汽車結構的認知與學習。
二、解剖明細
車身半邊對稱切割；
車門切割（外露車窗電機與中控門鎖機構）；
電機定子本體（轉子運行外露可觀察）；
電機傳感器（外露可觀察電機傳感器）；
電池組（外露可觀察電池與傳感器）；
車身解剖部位：對半解剖，副座側2車門內外解剖（運行件外可觀察）；前蓋對對半解剖（外可觀察電機與變速器運行）；后蓋對對半解剖（外可觀察行李箱內部器件）；前后保險桿對半解剖；
儀表臺解剖部位：解剖工具箱側位置，外可觀察空調與其他電器件；
懸架解剖部位：解剖副座側前后車殼位置，外可觀察前后懸架器件；
變速器解剖部位：齒輪傳動機構（運行外可觀察）；
發動機解剖部位（※混合動力汽車選配）：
缸體（活塞與曲軸運行外可觀察）,氣門室蓋（凸輪軸運行外可觀察）,氣缸蓋（進排氣門運行外可觀察）,進排氣歧管與濾清器,發電機與水泵,正時機構（正時機構運行外可觀察）。
三、保留部位
電器件的線路完好正常；
車頂完好；
司機側車身完好；
車輪完好；
四、功能特點
1.進行汽車各系統的原理與結構展示。
2.減速電動機驅動電機，動態演示動力驅動與傳動系統工作過程。
3.車身電器系統工作正常，動態演示車身電器系統各工況。
4.各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。
5.保留車輪裝置，方便移動設備與完整性能。
6.配套使用說明書及實訓指導書。
五、技術規格
1.電源：220V
2.工作溫度：-40℃～+50℃
3.主機：原車裝置
4.電動機：220V/2.2KW
5.減速機構：MOPA70,1：70
6.漏電保護開關：DZ47LE-32
五、實訓（實驗）項目
1.新能源汽車結構、原理功能認知。
2.新能源汽車器件安裝位置認知。
六、基本配置
1.解剖的新能源整車汽車 1 輛;
2.電動機；
3.減速機構；
4.漏電保護開關；
