SBPLC-03APLC實訓裝置

一、基本性能：

1.PLC實訓實訓平臺集可編程控制器、PLC編程軟件、仿真實訓教學軟件、實訓模塊、實物、電機實操板等于一體，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬及實物控制，適合高職院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓教學。

2.PLC實訓裝置左側為網孔板實操區，右側為實訓掛件實訓區；即保留了常規PLC實訓臺快速實訓的特點，又解決了設備升級的局限性；根據需求可以融入不同品牌、不同型號的主機、變頻器、觸摸屏等。

3.網孔板上可安裝工業電氣元件，自由組建控制系統，將工業現場搬進實訓室，畢業后能讓學生能夠迅速適應和勝任工作。

4.在實訓臺上可以實行多種實訓模式，剛學習PLC時可以進行接口插拔對接式進行快速理實集合訓練，可節約教學時間；認識和掌握工業電氣元件、動力元件、PLC主機等的基本特性后在進行實操實訓；還可以在學期末對學生實訓進行實操考核。

5.將工業現場的控制場景進行肢解，采用教學化的手段進行模塊化處理，實現模塊化項目式實訓，多個模塊進行組合進行綜合系統性實訓。

6.將過于復雜和無法肢解的設備進行虛擬仿真實訓，在計算機上構建工業場景，將場景的控制節點留出用于外部控制。

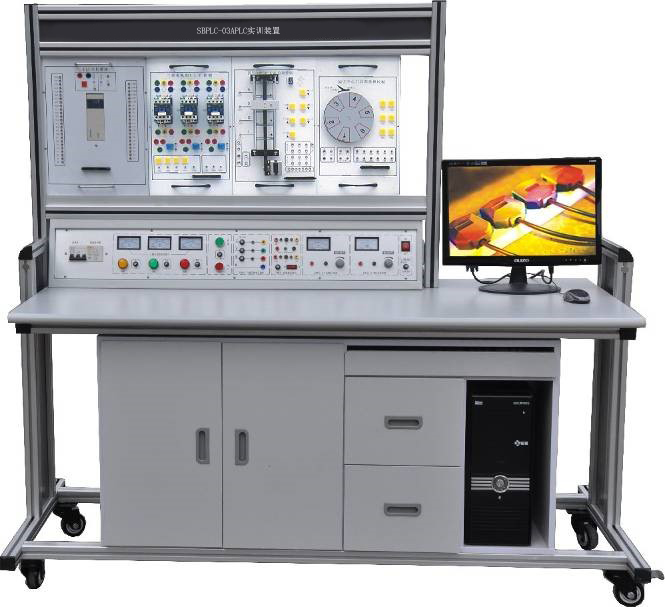

參考圖片

二、平臺主要配置及功能：

1.PLC實訓工作臺

（1）實訓工作臺采用鋁合金型材框架，防火、防水、耐磨高密度臺面，臺面厚度25mm；配有帶剎車萬向輪，方便移動布局，存儲柜1個，存儲柜配有鑰匙，用于存放器件。

（2）配有網孔式安裝板1塊，外形尺寸（長×寬）：約610mm×560mm；

（3）實訓臺外形尺寸（長×寬×高）：約1780×705×1470mm。

（4）輸入電源：三相四線（或三相五線）～380V±10% 50Hz；

2.PLC主機模塊

采用掛箱模塊式結構，冷軋鋼板噴塑箱體；鋁質面板(厚度2mm)；PLC主機采用西門子S7-1200主機CPU 1215C內置數字量I/O（14路數字量輸入/10路數字量輸出）可編程控制器，模擬量2路模擬量輸入/2路模擬量輸出；集成2個以太網口，支持以太網通訊，配套PLC編程線纜、編程軟件。采用采用博圖V14軟件輔助教學:博圖V14軟件為控制器、HMI和驅動系統提供了標準化的操作概念，支持共享數據存儲和數據一致性(如組態、通信和診斷期間)，并提供有強大的自動化對象庫。TIA博途V14工程簡便，便于完全訪問整個數字化、自動化解決方案，支持?jǐn)?shù)字化規劃、一體化工程和透明操作；集成S7-300系列PLC編程環境、S7-400系列PLC編程環境、S7-1200系列PLC編程環境、S7-1500系列PLC編程環境、KTP700 BASIC系列觸摸屏開發環境，集成工藝軸調試面板、PID調試面板，實現程序的下載、上載、監視、程序密碼設置、指令和指令塊均支持拖拽、支持符號尋址編程、符號尋址訪問等功能。

3.變頻器模塊

采用掛箱模塊式結構，冷軋鋼板噴塑箱體；鋁質面板(厚度2mm)；配有西門子V20變頻器，輸入電壓AC220V 0.37KW工業變頻器，集成4路數字量輸入，2路模擬量輸入，支持RS485通訊，集成操作面板。

4.觸摸屏模塊

采用MCGS 7寸彩色觸摸屏TPC7062TI，超高性能嵌入式一體化觸摸屏，7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏，以及具有良好的電磁屏蔽性，預裝了MCGS Linux嵌入式組態軟件(運行版)，具備強大的圖像顯示和數據處理功能，支持以太網通訊。

5.PLC虛實控制實訓模塊

采用掛箱模塊式結構，冷軋鋼板噴塑箱體�？赏瓿蓴�(shù)碼顯示控制、搶答器控制、音樂噴泉控制、裝配流水線控制、十字路口交通燈控制、水塔水位控制、天塔之光控制、四節傳送帶控制、自動售貨機控制、郵件分揀機控制、機械手控制、自控成型機控制、三層電梯控制、自動洗衣機、空氣壓縮機控制、自動扶梯控制和隧道風機等實訓項目。掛箱側重于學生PLC應用模擬控制編程實訓，可用手槍插式護套結構實訓連接線搭建實訓線路。

6.三相鼠籠異步電動機：380V/△接法，轉速1400轉/min，功率40W，頻率50HZ，絕緣等級E級。

7.專用實訓連接線：

配有高可靠護套結構手槍插連接線，采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。

8.提供完成實訓所需的各種低壓電氣元件、塑料安裝卡子、導線、不銹鋼自攻螺絲、線槽、工具等，具體配置如下：

序號部件名稱型號規格數量

1.空氣開關 DZ47-63-3P-10A 1個

2. 螺旋式保險絲（帶螺旋式保險絲底座） RL1-15/3A 3個

3.直插式保險絲（帶直插式保險絲底座） RT14-20/2A 1個

4.交流接觸器 CJX2-0910，AC220V 3個

5.輔助觸頭 F4-11 2個

6.熱繼電器 JRS1D-25/Z(0.63-1A) 1個

7.熱繼電器座 JRS1-25 1個

8.通電延時時間繼電器 ST3PA-B/220V(0~60S) 1個

9.時間繼電器座 PF-083A 1個

10.接線端子排 JF5-2.5/5 3個

11.G型導軌 15cm長、30cm長各一根 2根

12.平行導軌 1M 1根

13.按鈕開關盒黃、綠、紅 1套

14.按鈕開關盒綠、紅 1套

15.行程開關 LX19-001 2個

16.塑料安裝卡子 190個

17.不銹鋼自攻螺絲 M4*25 90個

18.導線紅色/黑色各1卷（每卷0.75平方，100m） 2卷

19.線槽 30*30 3米

20.轉接板 PLC IO轉接板將PLC相關信號接口引至端子接口，方便進行PLC控制的電氣實訓（含平行導軌）。 1塊
