流體力學綜合實驗臺

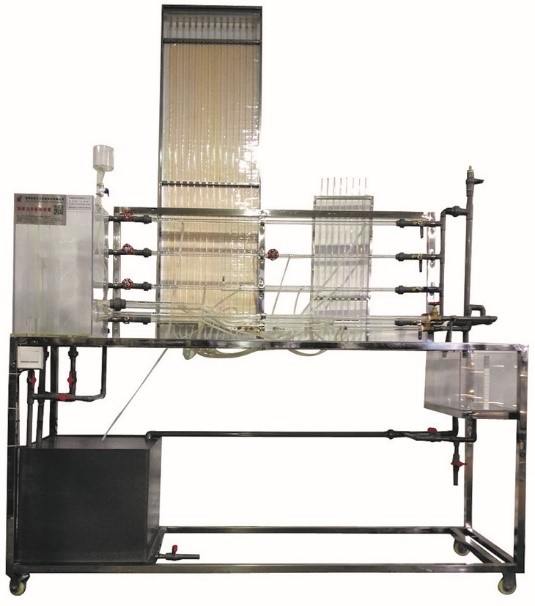

SB-584流體力學綜合實驗臺

一、流體力學綜合實驗設備特點：

1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。

2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。

3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

4、裝置設計可360度觀察，實現全方位教學與實驗。

二、實驗目的：

1、適合于工程流體力學（水力學）教學實驗。

2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。

三、主要配置：

雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。

四、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz�？蛇B續操作。

2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。

3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。

4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。

5、局部阻力管：總長1100mm、內徑Φ14mm和Φ23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。

6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。

7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。

序號	型號	產品名稱
1	SB-579	雷諾儀
1	SB-579r	雷諾儀（數據采集型）
2	SB-581	沿程阻力系數測定實驗臺
	SB-581R	沿程阻力系數測定實驗臺（數據采集型）
3	SB-582	局部阻力系數測定實驗臺
	SB-582R	局部阻力系數測定實驗臺（數據采集型）
4	SB-600	阻力綜合實驗臺
5	SB-583	伯努利方程儀
	SB-583R	伯努利方程儀（數據采集型）
6	SB-592	旋渦儀
7	SB-586	離心式風機性能實驗臺
	SB-586R	離心式風機性能實驗臺
8	SB-599	軸流式風機性能實驗臺
9	SB-588	離心泵特性曲線測定實驗臺
10	SB-588R	離心泵特性曲線測定實驗臺
11	SB-585	離心泵綜合試驗臺
	SB-585B	離心泵綜合試驗臺
12	SB-591	變底坡活動小水槽
13	SB-589	水靜壓強儀
14	SB-590	虹吸演示儀
15	SB-593	液體流線儀[油槽流線儀]
16	SB-594	煙氣流線儀[煙風洞]
17	SB-595	能量方程儀
18	SB-580	動量儀
	SB-622R	自循環動量定律綜合實驗儀
19	SB-598	雷諾和伯努利方程綜合實驗臺
20	SB-596	雷諾和文丘里綜合實驗臺
21	SB-584	流體力學綜合實驗臺
	SB-584 R	流體力學綜合實驗臺（數據采集型）
22	SB-597	雙變坡水槽
23	SB-400	空化機理實驗儀
24	SB-401	靜壓傳遞演示儀
25	SB-402	水擊演示實驗臺
26	SB-403	畢托管測速實驗臺
	SB-403R	畢托管測速實驗臺（數據采集型）
27	SB-404	流量檢測及控制系統
28	SB-405	孔口管嘴實驗儀
29	SB-587	多功能附面層實驗臺
30	SB-625	各種邊界條件流動演示儀
31	SB-820	自循環流譜流線演示儀
32	SB-821	離心式風機管道彎頭閥門性能實驗臺
33	SB-623	自循環文丘利實驗儀
	SB-623R	自循環文丘利實驗儀（數據采集型）
34	SB-408	管路串并聯綜合實驗臺
35	SB-628	達西滲流實驗臺
36	SB-626	空氣動力學多功能實驗臺（多功能風洞）
37	SB-601	管道內流量流速測量裝置
38	SB-602	平面靜水總壓力實驗臺
39	SB-621	紊動機理演示實驗臺
40	SB-603	自循環明渠水力學多功能實驗儀
